煤礦專用認證高壓膠管

　　本公司專業生產高壓鋼絲編織膠管、高壓鋼絲纏繞膠管、高壓鋼絲增強液壓橡膠軟管、海洋高壓輸油膠管、高壓纏繞鉆探膠管、高壓防噴火軟管、阻燃耐火膠管、鋼絲增強聚乙烯復合管及高壓膠管總成、液壓油管、工程機械管等。

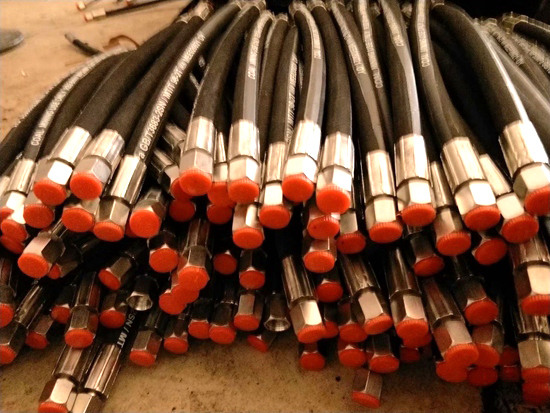

　　接頭形式：普通接頭、快速接頭、法蘭接頭、卡套接頭、由壬等。
　　
　　本公司廠家直銷，大量批發零售，庫存足，現貨供應，檢驗合格出廠，歡迎新老客戶選購洽談?！　?br /> 　　一、產品結構類型：膠管由內膠層：（耐礦物油合成橡膠）、增強層：二層、四層、六層（2SP、4SP、6SP）鋼絲纏繞層和外膠層（耐天候性能優良的合成橡膠）組成。
　　型別：4ST型：4層鋼絲纏繞中壓軟管     4SH型：4層鋼絲纏繞超高壓軟管。
　　R12型：4層鋼絲纏繞苛刻條件下的高溫高壓軟管   R13型：多層鋼絲纏繞苛刻條件下的高溫高壓軟管。
　　R15型：多層鋼絲纏繞苛刻條件下的高溫超高壓軟管。
　　膠管由內膠層：一層、二層、三層（1SN、2SN、3SN、1ST、2ST）高強鋼絲編織層和外膠層（耐天候性能優良的合成橡膠）組成。
　　型別；1ST型：具有單層鋼絲編織層和厚外膠層的軟管。2ST型；具有兩層鋼絲編織層和厚外膠層的軟管。
　　
　　用途：適用于輸送石油基和水基液壓流體、液壓油、燃油、潤滑油、乳化液、乙二醇水溶液及水等。
　　
　　主要由耐液體的內膠層、中膠層、2或4或6層鋼絲纏繞增強層、外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲（φ0.5--2.0增強鋼絲）層是骨架材料起增強作用。
　　
　　二、產品用途：

　　高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力（較高壓力）和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動用，最高耐工作壓力可達70-100MPa。
　　
　　注：本企業鋼絲纏繞膠管標準參照GB/T10544-03標準，DIN20023，SAE100R9～13標準，本標準不適合蓖麻油基和脂基液體
　　
　　三、產品特點：
　　
　　膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
　　
　　膠管承壓力高，脈沖性能優越。
　　
　　管體結合緊密，使用柔軟，在壓力下變形小膠管具有優良的耐曲繞性和耐疲勞性。

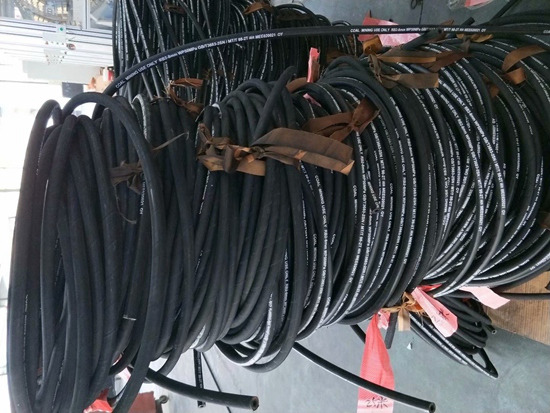

　　鋼絲纏繞膠管定尺為20米，可根據要求制成五十米以上。
