污水處理廠專用金屬軟管

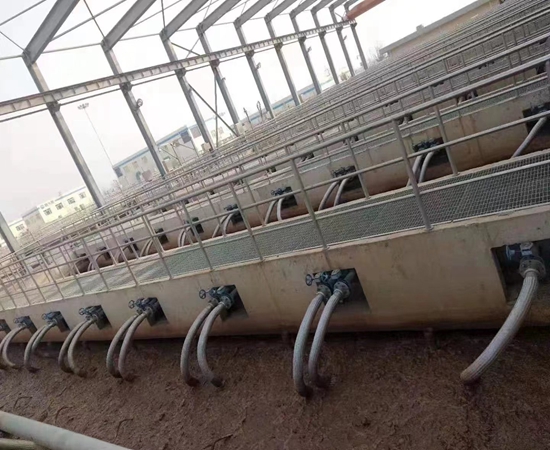

雙興公司特殊生產的MBR膜組件專用軟管主要由薄壁奧氏體不銹鋼波紋內管加TEFLON(PTFE)高分子特種噴涂防腐材料及外保護編織網和接頭組成,內管與編織網之間內襯防震摩擦纖維,軟管兩端的接頭或法蘭是與膜組件及管道閥門專用相配,該軟管克服了膜池污水的腐蝕性、曝氣的高溫性、緩解了曝氣時產生的震動與摩擦。與傳統的不銹鋼金屬軟管(易腐蝕)、橡膠軟管(易老化)、塑料軟管(易老化)不一樣。廣泛應用在MBR工藝的中大型污水處理及資源化工程中使用。
二、產品特點:
1.安裝方便、彎曲自如、不受作業空間限制。該產品在很小的回轉半徑下仍可以正常工作,在其彎曲部分的管內始終保持圓形,不會發生折疊和管體折裂的現象。膜組件的安裝﹑升降方便。
2.耐壓、負壓性能好,最高工作壓力可達2.5MPa,負壓可達0.3MPa。
3.耐溫性能好。使用溫度范圍為-50℃~120℃,不會因氣候或使用溫度的變化而出現管體硬化及軟化的現象而影響使用功能。
4.具有良好的防腐﹑耐老化性能。內管及外層編網材質為奧氏體不銹鋼(SUS304或SUS316L),針對曝氣池中污水水質的復雜性及其他固體微生物的腐蝕誘因會造成奧氏體不銹鋼腐蝕,內管外表面用高分子EFLON(PTFE)特種材料噴涂的方法,使不銹鋼內管與曝氣池中介質完全隔離,消除了曝氣池中介質造成奧氏體不銹鋼腐蝕的因素,消除了軟管與外編織層間曝氣震動時產生的摩擦,極大的延長了軟管整體的使用壽命。
5.密封性能好。管體的雙重密封功能保證了出水水質。
6.抗疲勞性。軟管內管由縱縫焊不銹鋼鋼管經過高精度塑性加工成形,由于波紋的輪廓彈性決定了軟管具有良好的柔軟性和抗疲勞性,使它很容易吸收各種運動變形和循環載荷。
7. 軟管裝配的多樣性。可以根據用戶的需要,軟管兩端的聯接形式可采用快接式、法蘭式。軟管外觀制作成不銹鋼絲編織網套型。沖洗膜組器時快接式更方便拆卸。
三、聯接方式:

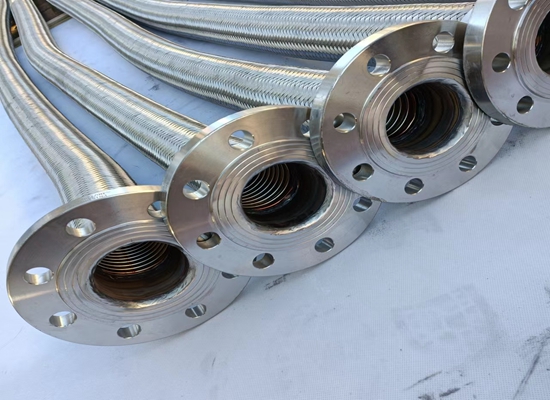

1. FF 型:一端平焊法蘭,另端松套法蘭聯接。法蘭標準同用戶一致。

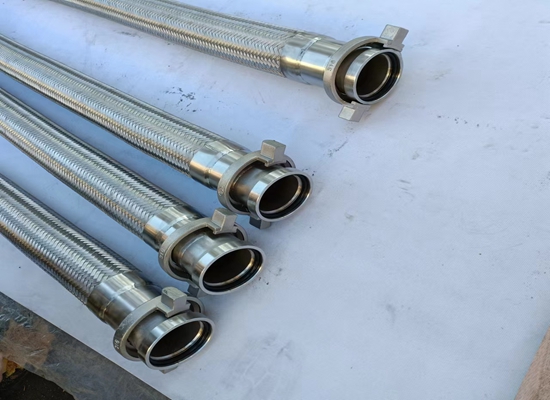

2. QZ 型:兩端快裝式接頭聯接。

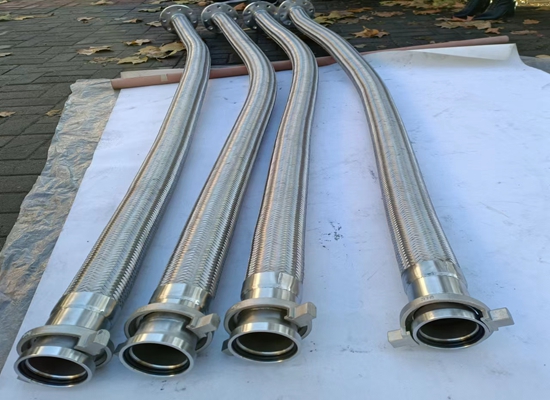

3. QZF型:一端快裝接頭,另端平焊法蘭聯接。
4. QZL型:一端快裝接頭,另端松套法蘭聯接。
備注:快裝接頭與膜組件及管道閥門相配時可采用焊接或螺紋、法蘭聯接。訂貨時注明軟管與膜組件及管道閥門的聯接標準(美標、日標、國標等法蘭標準級別)。
四、 軟管型號表示方法:
MBRRG-PN/DN×L-聯接代號(FF、QZ、QZF、QZL)-S/F
說明:1. MBRRG MBR專用軟管代號
2.PN/DN PN表示公稱壓力 DN軟管內公稱通徑
3.L 軟管的總長度
4.聯接方式:FF、QZ、QZF、QZL選一種
5. S/F表示水/風管
6.軟管的各部件材質不注明時均為0Cr18Ni9(304)。特殊要求在訂貨中注明
例:MBRRG -10/65×2500-QZF
公稱壓力國標PN1.0;公稱通徑DN65;軟管總長2500mm;
軟管一端快裝接頭,另端平焊固定法蘭聯接;軟管
